Y-HGI型冶金設備標準液壓缸-外形尺寸：

缸徑 D(mm)	活塞桿徑		推力（N)	拉力（N)		KK		A		Mxt
缸徑 D(mm)	ψ=1.46	ψ=2	推力（N)	ψ=1.46	ψ=2	ψ=1.46	ψ=2	ψ=1.46	ψ=2	Mxt
40	22	28	20100	14000	10200	M16*1.5	M20*1.5	22	28	M18*1.5
50	28	36	31400	21500	15100	M20*1.5	M27*2	28	36	M18*1.5
63	36	45	49800	33500	24400	M27*2	M33*2	36	45	M27*2
80	45	56	80400	54900	41000	M33*2	M42*2	45	56	M27*2
90	50	63	101700	70300	51900	M42*2	M48*2	56	63	M27*2
100	56	70	125600	68200	64000	M42*2	M48*2	56	63	M33*2
110	63	80	152000	102000	76000	M48*2	M48*2	63	63	M33*2
125	70	90	196000	134700	94500	M48*2	M64*3	63	85	M33*2
140	80	100	246300	165800	120600	M48*2	M80*3	63	95	M42*2
150	85	105	282700	191900	144200	M64*3	M80*3	85	95	M42*2
160	90	110	321700	219900	168600	M64*3	M80*3	85	95	M42*2
180	100	125	407100	281400	210800	M80*3	M80*3	95	95	M48*2
200	110	140	502600	350600	256300	M80*3	M100*3	95	112	M48*2
220	125	160	608200	411800	306300	M100*3	M100*3	112	112	M48*2
250	140	180	785400	539000	378200	M100*3	M125*4	112	125	φ40
280	160	200	985200	683300	482500	M125*4	M125*4	125	125	φ40
320	180	220	1286800	879600	678500	M125*4	M160*4	125	160	φ40

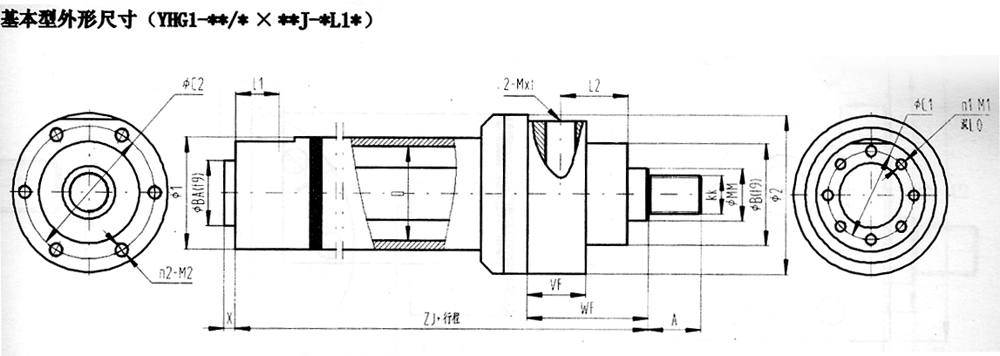

缸徑	B	BA	C1	C2	φ1	φ2	VF	WF	ZJ	X	L1	L2	LO	n1-M1	n2-M2
40	48	20	42	66	54	80	19	32	190	8	26	44	12	8-M6	6-M8
50	55	30	50	75	63.5	90	24	38	205	8	18	61	12	8-M6	6-M8
63	70	38	60	90	76	108	29	45	224	10	25	52	12	8-M8	6-M10
80	86	55	75	112	95	134	36	54	250	10	36	58	13	8-M10	6-M12
90	100	55	80	132	108	158	36	55	270	10	43	63	17	8-M12	6-M16
100	118	68	95	150	121	175	37	57	300	10	47	69	18	8-M12	8-M16
110	132	60	95	165	133	195	37	57	310	10	50	73	22	8-M16	8-M16
125	150	80	115	184	152	212	37	60	325	10	50	85	22	8-M16	8-M16
140	165	95	132	200	168	230	37	62	335	10	53	74	22	8-M16	8-M16
150	175	105	140	215	180	245	41	64	350	10	54	85	22	8-M16	8-M16
160	190	110	150	230	194	265	41	66	370	10	59	91	26	8-M20	8-M20
180	200	110	160	250	219	280	41	70	410	15	65	98	27	8-M20	8-M20
200	215	120	170	280	145	320	45	75	450	15	65	115	27	8-M20	8-M20
220	240	140	200	310	273	340	45	80	490	20	75	123	36	8-M24	8-M20
250	280	160	220	340	299	380	64	96	550	25	80	145	36	8-M24	12-M24
280	300	180	240	370	325	410	64	100	600	30	80	162	36	8-M24	12-M24
320	360	200	310	430	377	470	71	108	660	35	80	190	36	12-M24	16-M24

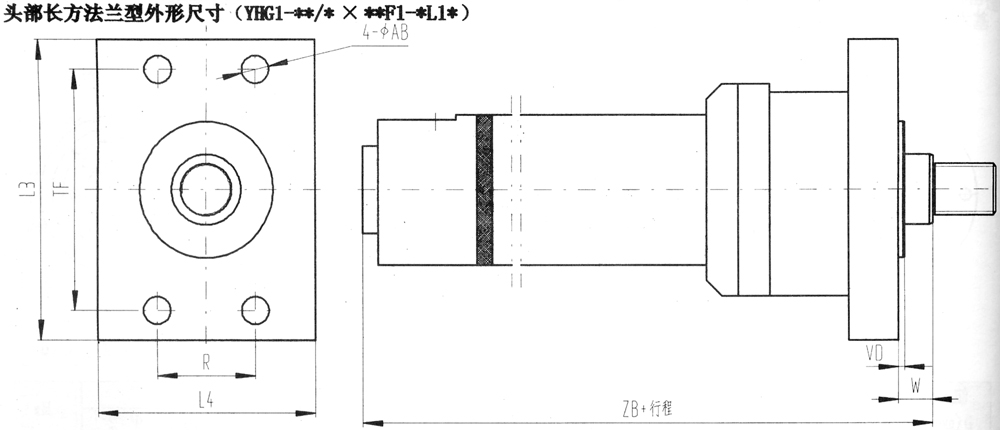

缸徑	40	50	63	80	90	100	110	125
W	16	18	20	22	23	25	25	28
ZB	198	213	234	260	280	310	320	335
R	40.6	48.2	55.5	63.1	120	120	140	150
14TF	98	116.4	134	152.5	168	184.5	200	217.4
VD	3	4	4	4	4	5	5	5
L4	86	95	115	140	170	185	205	225
L3	120	140	165	190	210	230	245	260
FB	9	11.5	13.5	17.5	22	22	22	22

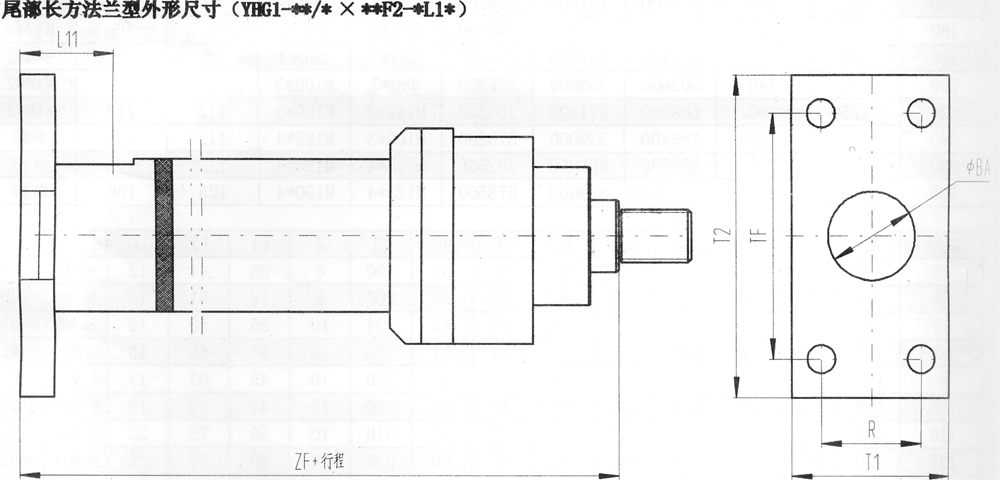

2缸徑	40	50	63	80	90	100	110	125
ZF	209	225	249	282	302	332	342	357
FB	9	11.5	13.5	17.5	22	22	22	22
R	40.6	48.2	55.5	63.1	70	76.5	83	90.2
T1	65	75	85	100	115	120	130	155
TF	90	116.4	134	152.5	168	184.8	200	217.1
T2	120	140	164	200	210	230	245	260
BA	20	30	38	55	55	68	60	80
L11	42	38	50	75	75	79	83	82

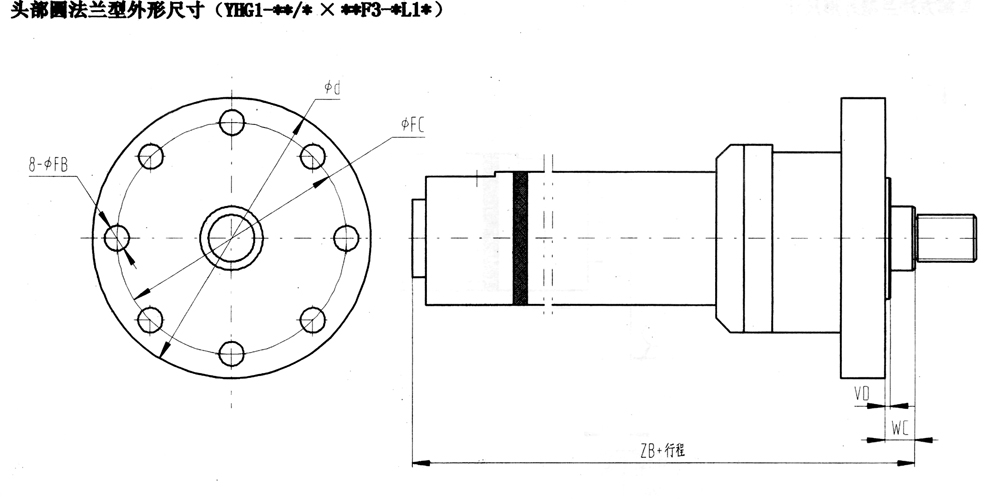

缸徑	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
VD	3	4	4	4	5	5	5	55	5	5	5	5	5	5	8	9	8
ZB	198	213	234	260	280	310	320	335	345	360	380	425	465	510	575	630	695
FC	106	126	145	165	195	210	230	250	265	280	300	325	355	390	430	470	530
FB	9	11.5	13.5	17.5	22	22	22	22	22	22	22	26	26	33	330	39	39
ΦD	126	150	175	200	240	255	275	295	310	325	345	375	405	445	485	525	595
WC	16	18	20	22	23	25	25	28	30	28	30	34	35	40	40	44	45

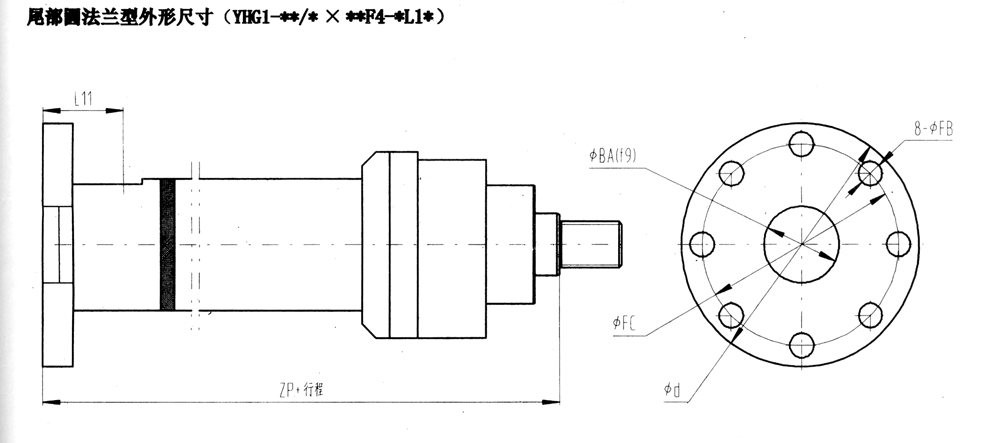

缸徑	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
FC	12006	126	145	165	195	210	230	250	265	280	300	325	355	390	430	470	530
ΦD	126	150	175	200	240	255	275	295	310	325	345	375	405	445	485	525	595
L11	42	38	50	50	68	75	79	82	88	90	95	105	105	120	136	140	143
BA	20	30	38	38	55	55	68	60	95	105	110	110	120	140	160	180	200
ZP	206	225	249	249	282	302	332	342	370	386	406	450	490	535	606	660	723
FB	9	11.5	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39

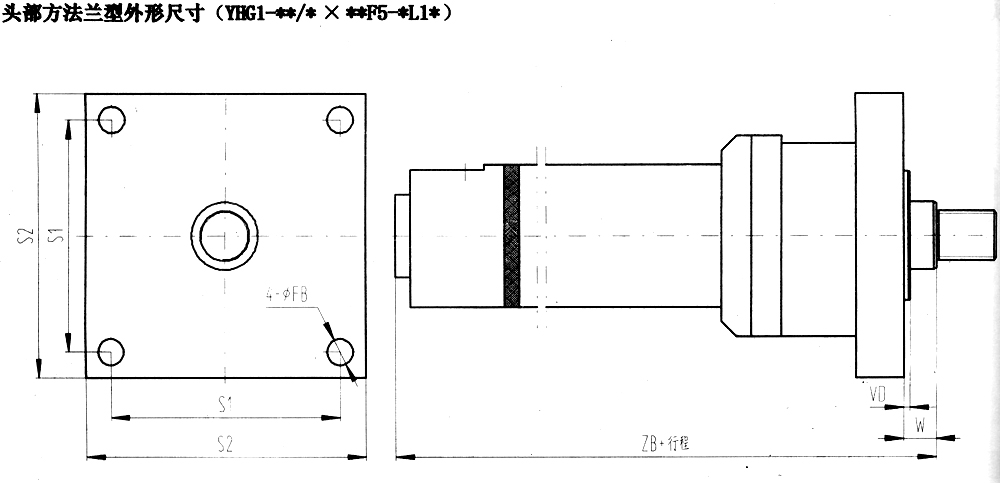

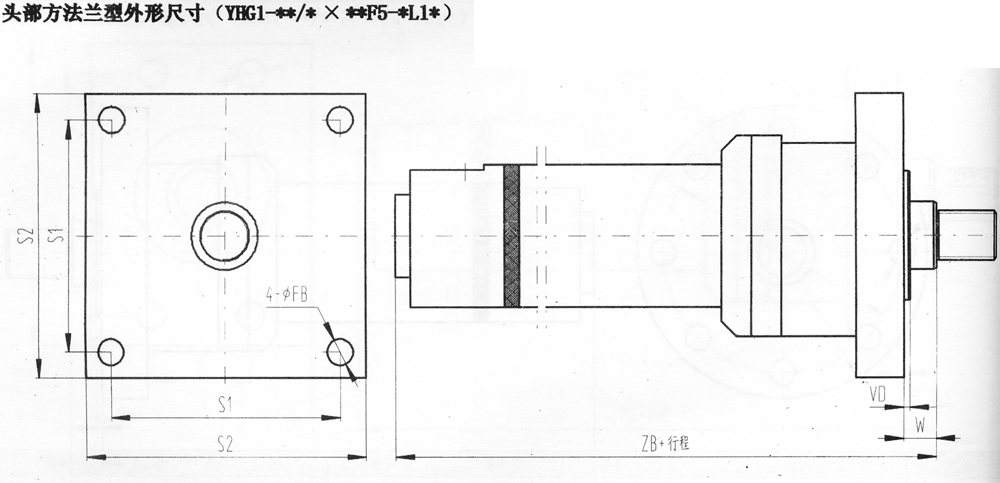

缸徑	40	50	63	80	90	100	110	125
ZB	198	213	234	260	280	310	320	335
VD	3	40	4	40	4	5	5	5
W	16	18	20	22	23	25	25	25
FB	9	11.5	13.5	17.5	22	22	22	22
S1	95	115	132	155	170	190	215	224
S2	115	140	160	190	210	230	255	265

缸徑	40	50	63	80	90	100	110	125
ZF	206	225	249	282	302	332	342	357
BA	20	30	38	55	55	68	60	80
L11	42	38	50	75	75	79	82	82
FB	9	11.5	13.5	17.5	22	22	22	22
S1	65	80	95	110	120	135	145	160
S2	90	110	130	150	165	180	190	205

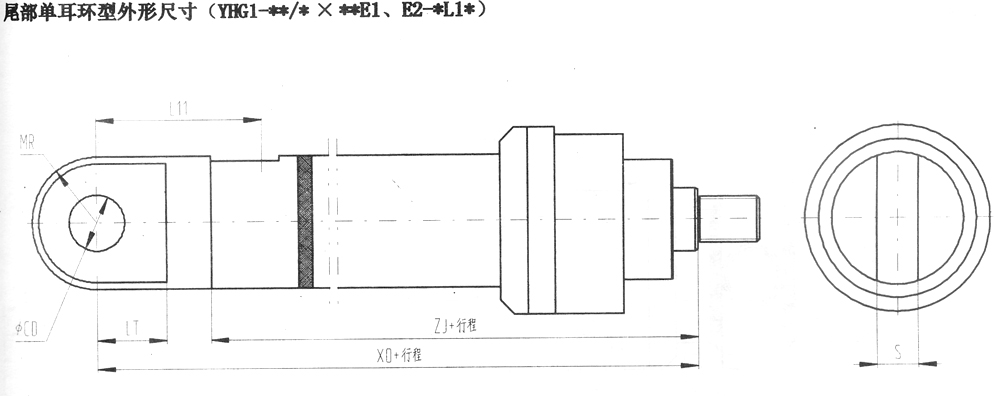

缸徑	40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
CD	20	25	30	40	45	50	50	60	70	70	80	80	100	110	120	140	160
MR	27	32	38	47.5	54	60.5	66.5	76	84	90	97	97	123	137	150	163	189
LT	25	32	40	50	58	63	67	71	78	84	90	90	112	140	160	175	200
ZJ	190	205	224	250	270	300	310	325	335	350	370	370	450	490	550	600	660
S	18	22	26	30	35	38	38	58	58	58	62	62	72	72	88	90	92
L11	67	70	90	118	133	142	145	179	179	179	194	194	230	255	303	325	350
XO	231	257	289	332	360	395	405	475	475	475	505	505	615	670	773	845	930

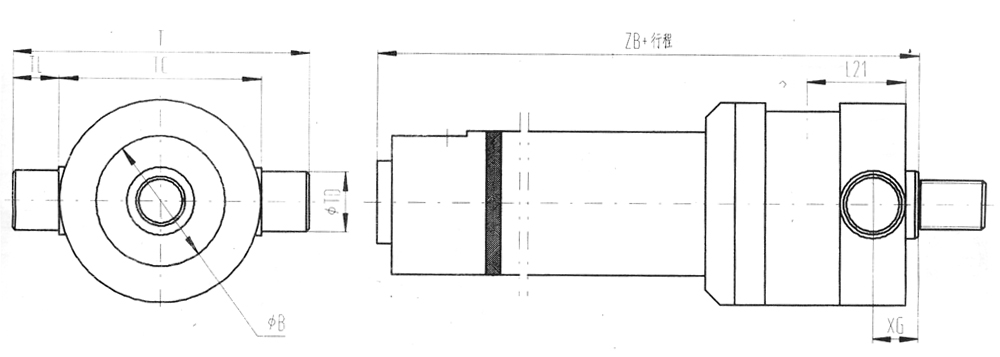

缸徑	40	50	63	80	90	100
B	48	55	70	86	100	118
XG	19.5	23	27	31.5	30	29.5
ZB	198	213	234	260	280	310
TD	20	25	32	40	45	50
TL	16	20	25	32	36	40
TC	90	105	120	135	145	160
T	122	145	170	199	217	240
L11	50	67	59	67	77	87

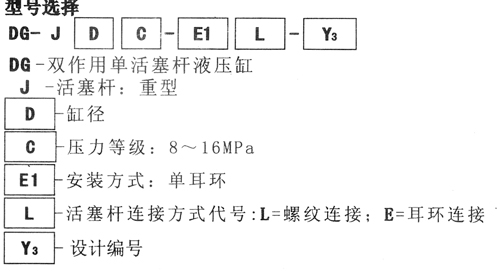

DG型車輛用液壓缸

　　

本系列液壓(ya)缸是(shi)雙作(zuo)用單活塞桿液壓(ya)缸，工作(zuo)壓(ya)力為16MPa,缸徑ф40~ф200mm,行程≤2000mm。主要用于(yu)車輛、

工程機械(xie)(xie)、起重運(yun)輸(shu)機械(xie)(xie)、礦山機械(xie)(xie)及其它(ta)機械(xie)(xie)的液(ye)壓(ya)傳(chuan)動(dong)

型號	缸徑(mm)	活塞面積（cm²)		壓力16Mpa		max行程(mm)
型號	缸徑(mm)	無桿側	有桿側	推力(N)	拉力(N)	max行程(mm)
DG-J40C-E1※	40	12.57	8.63	20160	13800	1200
DG-J50C-E1※	50	19.64	13.48	31410	21560	1200
DG-J63C-E1※	63	31.17	21.17	49870	33870	1600
DG-J80C-E1※	80	50.27	34.27	80430	54980	1600
DG-J90C-E1※	900	63.62	43.98	101790	70360	2000
DG-J100C-E1※	100	78.54	53.91	125660	86260	2000
DG-J110C-E1※	110	94.99	63.38	151980	101410	2000
DG-J125C-E1※	125	122.72	83.13	196350	133010	2000
DG-J140C-E1※	140	153.86	103.62	246300	165870	2000
DG-J150C-E1※	150	176.72	119.97	282750	191940	2000
DG-J160C-E1※	160	200.96	136.38	321540	218210	2000
DG-J180C-E1※	180	254.34	175.84	406940	281340	2000
DG-J200C-E1※	200	314.16	219.23	502660	350770	2000
DG-J220C-E1※	220	380.13	257.41	608210	411860	2000
DG-J250C-E1※	250	490.87	336.94	785990	539100	2000
DG-J320C-E1※	320	804.25	549.78	1286800	879650	2000

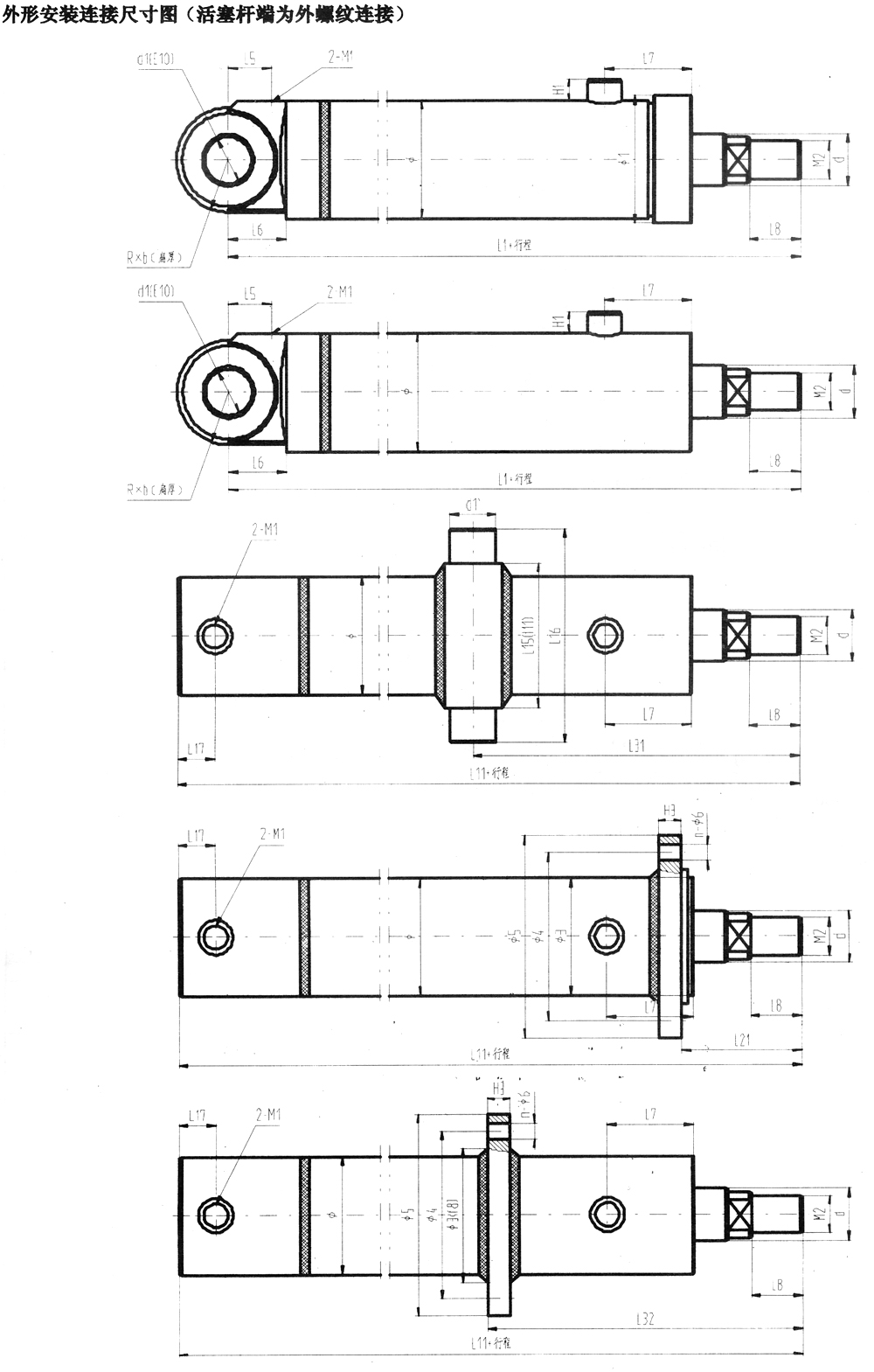

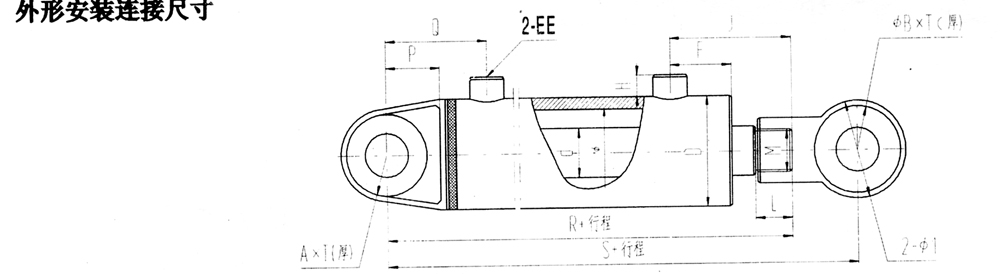

外形安裝連接尺寸

型號	d	φ	D	EE	M	L	B×T	A×T	P	Q	F	H	R	S	2-φ1或關節軸承
DG-J40C-E1※Y₃	22	40	60	M18×1.5	M20×1.5	29	45×37.5	20×22	27	59	43	15	200	226	16D5
DG-J50C-E1※Y₃	28	50	70	M18×1.5	M24×1.5	34	56×45	25×28	32	66	52	15	242	276	20D5
DG-J63C-E1※Y₃	35	63	83	M22×1.5	M30×1.5	36	71×60	35.5×40	40	79	59	20	274	317	31.5D5或GE30ES
DG-J80C-E1※Y₃	45	80	102		M39×1.5	42	90×75	42.5×50	50	94	57	20	306	359	40D5或GE40ES
DG-J90C-E1※Y₃	50	90	114		M39×1.5	42	90×75	45×45	50	101	70	20	345	396	40D5或GE40ES
DG-J100C-E1※Y₃	56	100	127	M27×2	M48×1.5	62	112×95	53×63	60	111	66	24	269	427	50D5或GE50ES
DG-J110C-E1※Y₃	63	110	140		M48×1.5	62	112×95	55×75	65	129	83	24	407	462	50D5或GE50ES
DG-J125C-E1※Y₃	70	125	152		M64×2	70	140×118	67×80	75	136	70	24	421	496	63D5或GE63ES
DG-J140C-E1※Y₃	80	140	168	M33×2	M64×2	70	140×118	65×80	75	147	93	25	449	522	63D5或GE63ES
DG-J150C-E1※Y₃	85	150	194		M80×2	80	170×135	75×80	95	169	78	25	481	566	71D5或GE70ES
DG-J160C-E1※Y₃	90	160	194		M80×2	80	170×135	75×80	95	169	113	25	520	603	71D5或GE70ES
DG-J180C-E1※Y₃	100	180	219	M42×2	M90×2	95	176×160	80×90	95	173	149	30	597	687	90D5或GE90ES
DG-J200C-E1※Y₃	110	200	245		M90×2	95	210×160	100×105	95	200	165	30	687	777	100D5或GE100ES
DG-J220C-E1※Y₃	125	220	273		M110×3	112	200×120	110×120	120	200	157	30	693	810	110H10或GE110ES
DG-J250C-E1※Y₃	140	250	299		M125×4	125	220×120	120×136	130	210	157	30	716	831	120H10或GE120ES
DG-J320C-E1※Y₃	180	320	402	M48*2	M160×4	166	280×176	140×176	160	264	200	35	847	1017	140H10或GE140ES
